高效切割及定位
高效切割及定位
高品质元器件

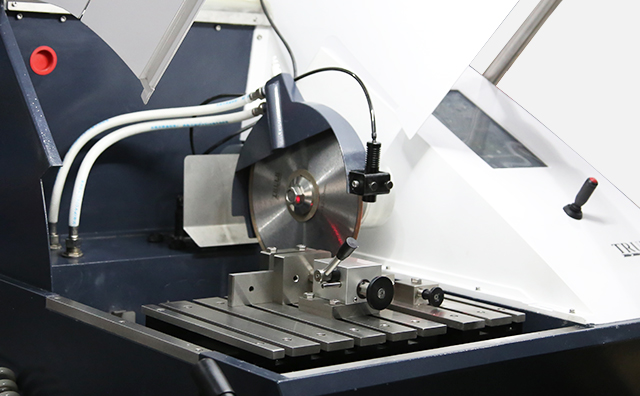

超大切割室及切割工作台
匀速、脉冲、批量、手动等多种切割模式
X、Y轴智能进给控制
负载实时显示与智能保护功能

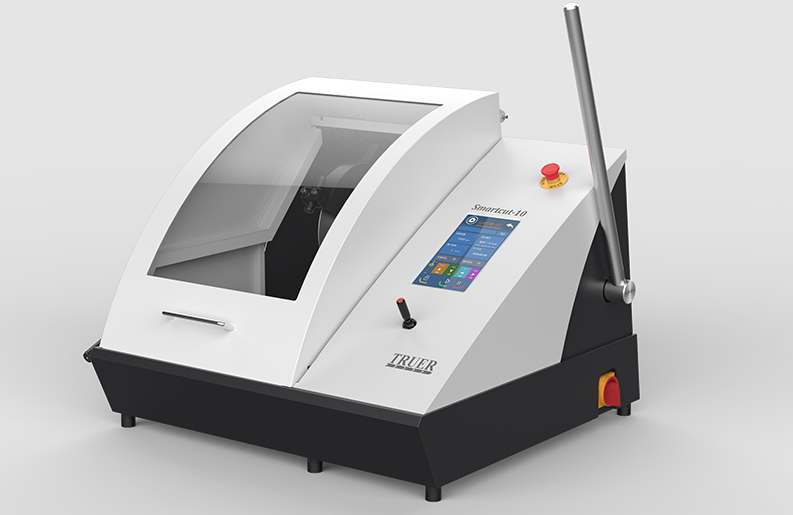

SmartCut-10是一款能精密切割各类工件的手自一体式金相切割机。它由机身、电控箱、大容积的切割室、冷却系统等部件组成。拥有匀速、脉冲、批量、手动等多种灵活的切割模式,快速高效地夹紧和切割各种不同材料,带来最小的切割变形。
- 高分子材料切割室护罩,安全可靠的超大观察室,防爆透明窗设计。
- 拥有大型的切割台和切割室。切割台尺寸为440 x 270mm,可以夹紧和切割所有类 型的工件,包括大而复杂的样品,避免在另一台机器上进行粗切割。
- 可卸式挡板,可切割超长工件拆。
-独特的工作台设计:支撑式滑轨设计,保障工作台的稳定支撑;不锈钢套管保障传动杆不受污染和撞击;集成的X移动模块,实现精确对刀和批量切割。不锈钢标准切割工作台,清洁方便、不生锈。
- 拥有灵活的切割模式,SmartCut-10功能强大,可进行自动和手动切割,且拥有先进的切割工艺。

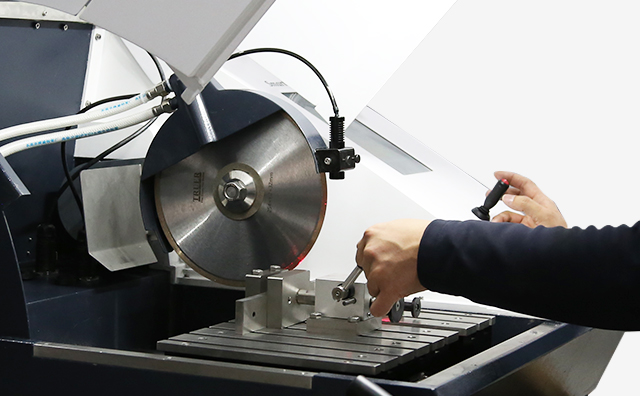

- 手动切割模式:移动工作台,将试样移动到舒适位置,下拉手柄试样切割,直观调节切割压力与切割片下行速度。
- 自动切割模式有3种:
A.匀速切割模式:对于已知切割特性的材料,可以直接设定工作台移动距离和理想进给速度,自动完成完成切割任务。
B.脉冲切割模式:多用于特殊金属试样或材质 较硬、焦脆的试样进行自动切割,设定工作台行走距离和进给速度,以及脉冲所需的进给量和后退量,自动完成切割任务。
C.批量切割模式:适用于同一规则工件的,多用于非硬质试样,除了设定工作台移动距离和进给速度之外,还要确定侧移量和切割个数,第一个样品切割动作完成后,工作台自动回归至起始位,X侧移台进给,启动下一次切割。

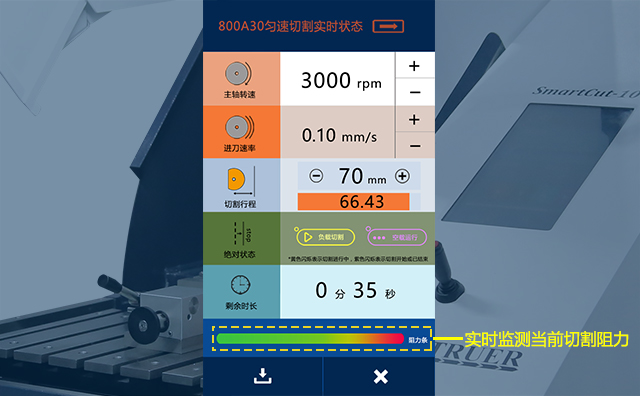

- 切割机自动侦测电机功率,人机界面实时显示主电机的功率状态,当负载低于设定安全值时,功率条显示绿色,工作台正常进给;当负载超过设定安全值时,功率条显示红色,工作台停止进给,待切割片转速恢复至正常状态时,再次启动设定的进给速度。
- 切割机配有电动锁定系统,可以确保在自动切割过程中,切割片始终固定保持在合适的位置上;并使手动切割和自动切割的转换过程更容易更快速地完成。

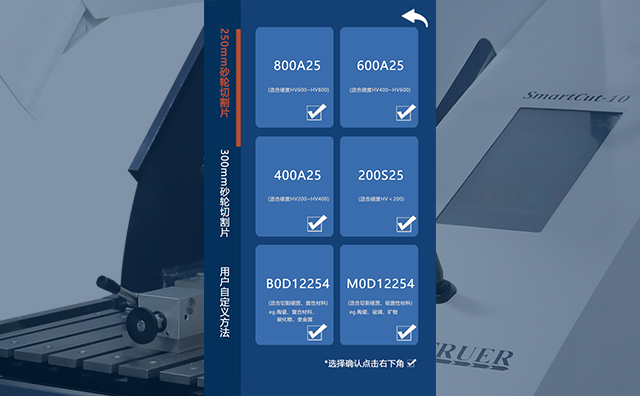

- 自动切割3种模式下各设有6种自定义方法,共计18种方法可保存,随时调用。保证了切割的一致性和再现性。
SmartCut-10是一款能精密切割各类工件的手自一体式切割机。
它能提供经济有效的切割模式,自动与手动之间任意切换,
可对切割速度和切割进程进行设定。
拥有10英寸触控炫彩大屏,能够提供6种自定义程序方法保存。
非常适合切割各种金属、非金属材料的工件。
演示

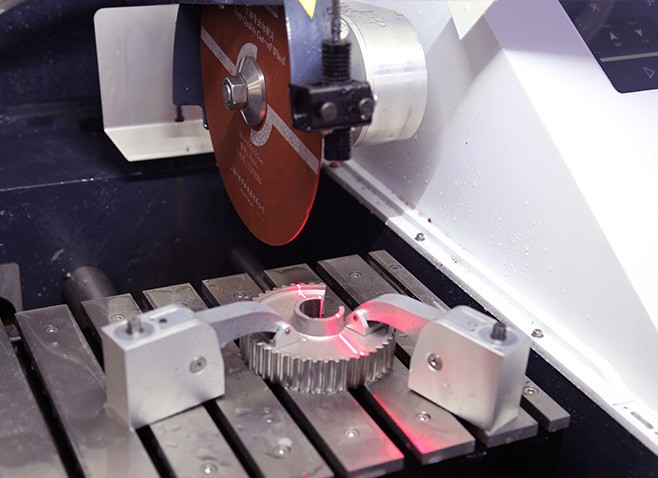

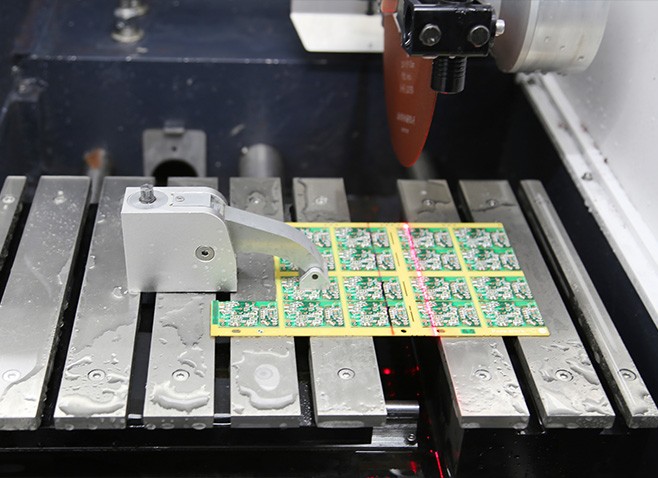

激光定位
快速激光定位装置,方便切割片定位模拟。

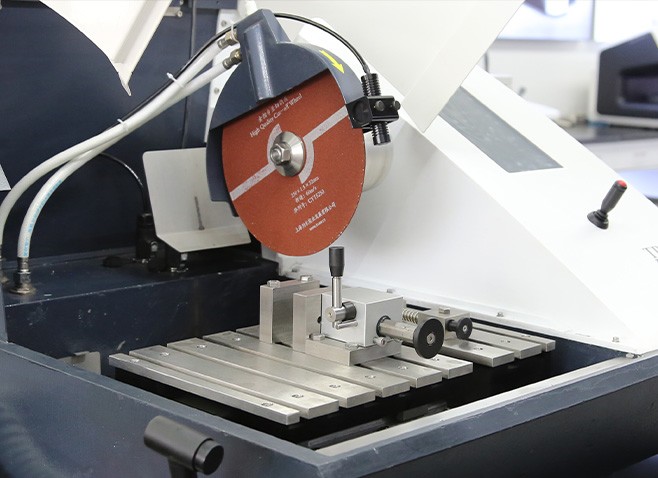

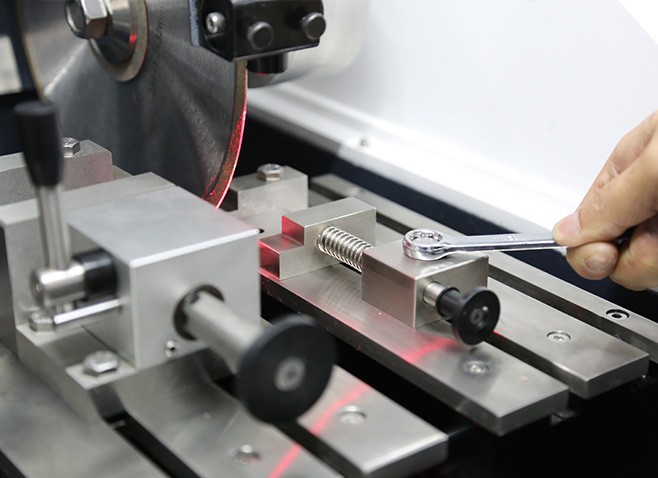

灵活夹具
标配快速夹具,能实现精准定位,快速夹紧试样,操作方便简单。

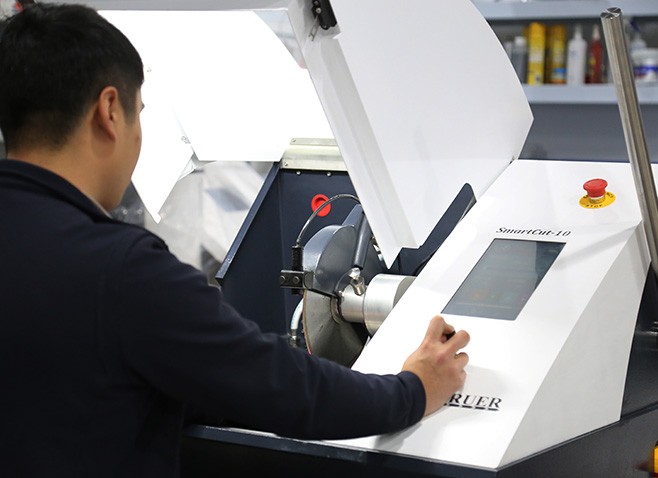

友好用户界面
屏幕显示界面,可显示切割速度、切割行程、切割模式等数据。
可拆卸挡板
可卸式挡板,可切割超长工件拆。

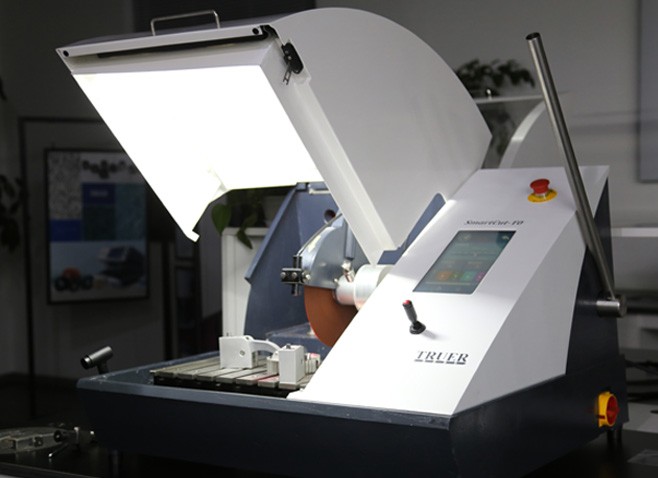

Led照明灯
切割机罩内置铝制的高亮LED照明灯,能耗小,亮度高,防水防锈, LED灯管置于机盖上方,无论切割室打开还是关闭,它都能照亮整个切割室。

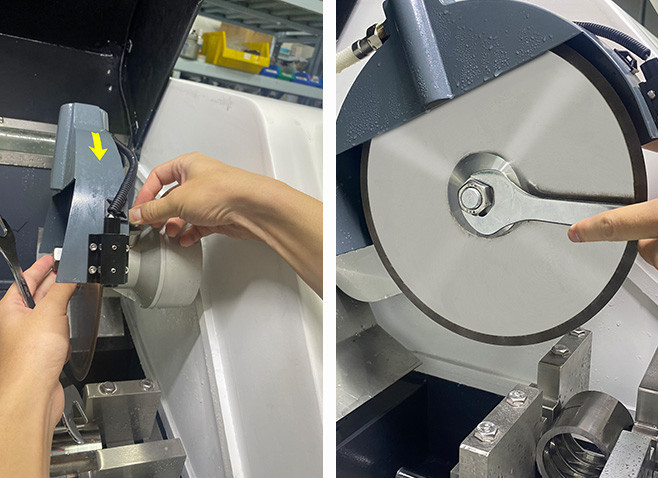

便捷拆装切割片

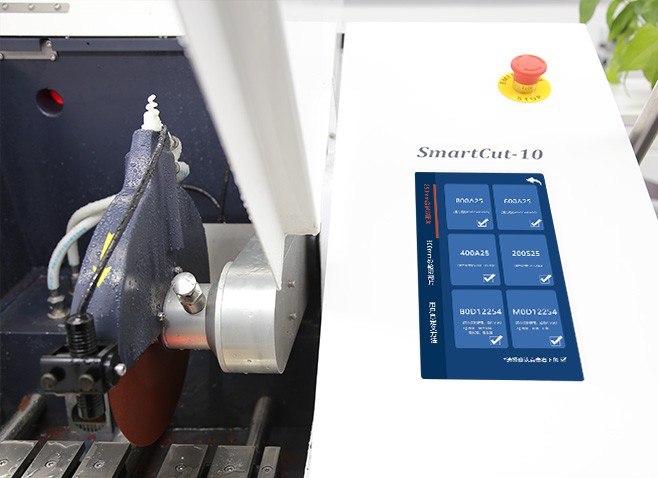

10寸触控大屏+工作台移动手柄

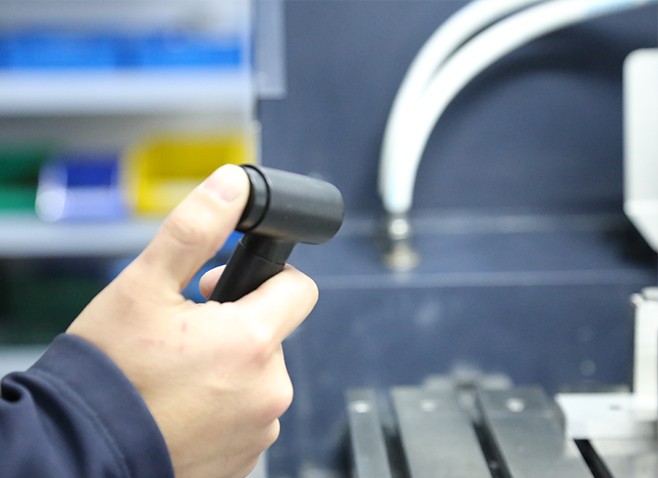

冲洗水枪
便携式冲洗水枪,握感舒适,手握为旋钮式,水管为螺旋伸缩水管,可有效冲走切割后残留的污垢。
干湿分离
主电机置于干仓,通过转轴旋转带动位于湿仓的传动摆臂进行切割,最大限度的保护主电机。
SmartCut-10手自一体切割机
SmartCut-10是一款能精密切割各类工件的手自一体式金相切割机。
它由机身、电控箱、大容积的切割室、冷却系统等部件组成。拥有匀速、脉冲、批量、手动等多种灵活的切割模式,快速高效地夹紧和切割各种不同材料,带来最小的切割变形。
序号 |
主要参数类型 |
数据 |
1 |
输入电压 |
三相 AC380V 50Hz |
2 |
输入功率 |
3.5KW |
3 |
最大切割截面 |
Ф110mm |
4 |
自动切割最大移动行程 |
200mm |
5 |
配套切割片尺寸 |
Φ254×1.2×32mm(金刚石) |
6 |
工作台尺寸 |
445×270mm |
7 |
主轴转速 |
3000转/分钟 |
8 |
外形尺寸 |
1000×810×870mm |
9 |
水箱尺寸 |
570×440×360mm |
10 |
净重 |
220kg |
