检测目的：检测金属材料晶粒大小 检测范围：金属及合金、陶瓷等具有晶体结构的固体

        晶粒度表征了晶粒尺寸的大小，晶粒尺寸越小，晶粒度越大。通常情况下，在稳态下晶粒尺寸大小与材料的屈服强度符合hell-pitch关系，即晶粒尺寸越小，强度、硬度也越大。此外，晶粒尺寸对金属材料的耐腐蚀性能也有影响。 钢的晶粒度按其奥氏体化条件与长大倾向又分成起始晶粒度、实际晶粒度、本质晶粒度三种。 起始晶粒度 起始晶粒度指钢在临界温度以上加热，奥氏体化过程中最初形成的奥氏体晶粒的晶粒度，即奥氏体转变刚刚完成，其晶粒边界开始接触时的晶粒大小称起始晶粒度。

实际晶粒度

       实际晶粒度指某一实际条件下所得到的实际晶粒大小。

本质晶粒度

       本质晶粒度只代表在某一条件下，奥氏体 的长大倾向，通常采用标准实验的方法，即将钢加热到（930+-10）摄氏度，保温3-5小时后，测定其奥氏体晶粒大小。

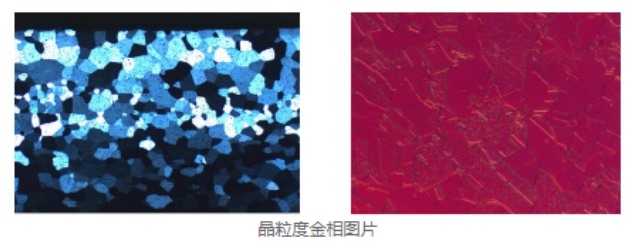

晶粒度分析方法

       GB/T 6394-2002 金属平均晶粒度测定法 ASTM E112-2013测定平均晶粒度的标准试验方法 GB/T 4335-2013 低碳钢冷轧薄板铁素体晶粒度测定法 JB/T 7946.4-1999 铸造铝合金金相.铸造铝铜合金晶粒度 YS/T449-2002_铜及铜合金铸造和加工制品显微组织检验方法 GB/T 4296-2004 变形镁合金显微组织检验方法。

晶粒度测试方法

       比较法 比较法不需要计算任何晶粒、截点、截距。与标准评级图（标准挂图，目镜插片）进行比较。 用比较法评估晶粒度时一般存在一定的偏差 +- 0.5 级，评估值的重现性与再现性通常为±1级。 面积法 面积法是计算已知面积内的晶粒个数，利用单位面积内晶粒数来确定晶粒度级别。面积法测定结果是无偏差的，精确度 +-0.25级 ，评估值的重现性与再现性小于0.5级。 截点法 截点法是计算已知长度的试验线段（或网格）与晶粒界面相交截部分的截点数，利用单位长度截点数来确定晶粒度级别。 截点法的精确度是计算的截点或截矩的函数，通过有效的统计结果精确度可达到 +-0.25级， 评估值的重现性与再现性小于0.5级。
