实验目的

1. 初步掌握金属材料金相试样的制作方法。

2. 为后续金相图的分析做好准备，包括金相分析软件的使用方法、 目镜、物镜倍数的确定等。

实验器材及材料

1. 光学显微镜；

2. 磨抛机；

3. 数码照相机；

4. 水晶王树脂、固化剂、粗、中、细水砂纸、金刚石抛光剂、硝酸、工业酒精，木制夹、吸管、玻璃容器、电吹风机、剪刀；

5. 丙酮清洗剂。

实验过程

一. 金属镶嵌块制作流程

1．被测金属块制作；要选用不同拍好金属材料切割成10X10X4mm的长方体，切割时被测表面不得有烧伤（切割是要用水冷却）；

2．金属块表面处理：表面要用金属锉刀锉平尽可能使被测表面光滑平整；

3．镶嵌块的制作：准备适量的水晶王加固化剂[水晶王/固化剂=100/1.8（体积比）]，硬化时间20-40分钟（夏天较短，冬天较长），搅拌后静置2-4分钟；

4．将金属块光滑平整的一面朝下放入橡胶模具内，浇入静置后的水晶王，待固化后取出；

二. 金属镶嵌块的磨抛和腐蚀过程

1．镶嵌块的磨、抛：用粗、中、细水砂纸和绒布家金刚石抛光剂在磨抛两用机上进行磨，抛镶嵌块的底面，将镶嵌块中的金属块表面磨，抛成镜面后用水冲洗待用；

2．腐蚀液配制，腐蚀：工业酒精加硝酸[工业酒精/硝酸=100/4（重量比）]，将镶嵌块用木制夹夹住，只腐蚀金属表面，时间40-90秒（金属牌号不同，所腐蚀的时间不同）；

3．腐蚀后用清水和酒精冲洗、烘干；

三. 观察金相图并拍照

光学显微镜：目镜20倍、物镜40倍（放大800倍），在光学显微镜下观察金相图，使图样清洗后摄像；

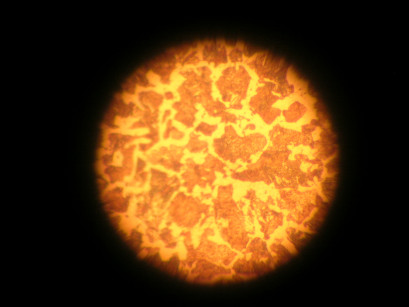

拍照得到的金相照片

结果分析

经过和标准图样对比，材料为45号钢
