热加工行业背景

       热加工行业论坛，作为中国铸造行业媒体联盟的重要一员，致力于成为热加工行业人员的网上技术交流平台。这里汇聚了冶炼、铸造、锻压、焊接、热处理、理化检测等领域的专业知识，同时辅以机加工、电脑设计等技术内容，旨在为行业人员提供一个深入交流与学习的环境。

工业纯铁金相试样制备

       金相检验是金属材料检测和研究的基础，而金相试样的制备技术则是这一过程的关键。工业纯铁，作为一种含碳量极低的铁碳合金，其金相试样的制备尤为需要细心与技巧。由于铁素体硬度较低，抛光过程中稍有不慎就可能产生缺陷或划痕，进而影响样品的腐蚀和组织观察。因此，通过不断练习和摸索，掌握制样技巧显得尤为重要。

       在制备工业纯铁金相试样时需进行倒角、抛光及腐蚀处理，具体步骤包括选择合适的砂纸和调整预磨机参数以确保边缘倒角符合要求。倒角是首要步骤。这一环节可以采用预磨机进行，通过选择适当的砂纸和调整预磨机的转速及转动方向，使试样的边缘达到(0.5-1)mm×45°的倒角效果。在磨制过程中，需要不断转动手中的样品，并按照由粗到细的顺序依次更换砂纸，确保磨面平整、磨痕方向一致且覆盖上道次磨痕。最后，通过抛光环节进一步精炼样品表面，为后续的金相组织观察和研究打下坚实基础。

       抛光过程中需均匀涂抹抛光膏，在抛光布上均匀涂抹适量抛光膏，并确保抛光膏能够嵌入抛光布中，但量不宜过多，以避免不必要的资源浪费。涂抹完成后，使用喷壶适量喷水，使抛光布保持浸润状态。接着，开启抛光机，以适当的压力将试样的抛光面均匀压附在抛光布上。在抛光过程中，需注意抛光膏的涂抹要少量多次，用力要适中，工业纯铁的硬度较低，因此无需过大用力。同时，加水量也要适中，过多或过少都会影响抛光效率。在磨光接近完成时，可以轻轻旋转试样，并直接在抛光机上加入大量水，以清洗掉可能存在的小黑点。

       在完成抛光后，可以进行腐蚀处理。腐蚀方法包括浸入法、擦拭法和滴拭法。腐蚀处理需根据试样变化严格控制时间与腐蚀剂用量。浸入法是将试样浸入盛有腐蚀剂的容器中，不断摆动；擦拭法是使用蘸有腐蚀剂的棉球或棉棒擦拭抛光面；滴拭法则是将腐蚀剂滴在抛光面上，同时倾斜并转动试样，以确保腐蚀剂均匀分布。在腐蚀过程中，需密切观察试样抛光面的变化，当其呈现浅灰白或灰色时，即可停止腐蚀。随后，用无水酒精进行脱水处理，并用吹风机斜向吹干试样表面。

       最后，使用金相显微镜观察制备好的样品。首先检查显微镜的各项配置是否正确，然后开启电源并调节物镜转化器至100倍放大状态。将试样放置于载物台上，并通过粗调微调旋钮缓慢调节物镜与试样的距离，直至目镜中出现清晰的影像。接着，可以通过载物台调节旋钮观察试样的其他区域组织形貌并进行分析。若需要，还可以转换放大倍数至500倍进行更细致的观察。

常见问题及对策

       在制备工业纯铁金相试样的过程中，可能会遇到多种问题。为了确保制备的顺利进行，我们需要采取相应的对策来应对这些挑战。以下是一些可能遇到的问题及其对策的探讨：

1. 抛光膏和水的控制：在抛光过程中，抛光膏的涂抹量和加水量是关键。涂抹量过多会导致资源浪费，而涂抹量过少则可能影响抛光效果。同时，加水量也要适中，过多或过少都会影响抛光效率。因此，需要严格控制抛光膏和水的使用量，以确保最佳的抛光效果。

2. 抛光机的操作：使用抛光机时，需要确保适当的压力和均匀的抛光速度。压力过大可能会损坏试样，而压力过小则可能影响抛光质量。同时，需要密切关注抛光膏的涂抹情况，确保其能够均匀地嵌入抛光布中。通过调整抛光机的参数和操作技巧，我们可以获得理想的抛光效果。

3. 腐蚀处理的注意事项：腐蚀处理是制备过程中的重要步骤。在采用浸入法、擦拭法或滴拭法进行腐蚀时，需要密切观察试样抛光面的变化。当抛光面呈现浅灰白或灰色时，应立即停止腐蚀，以避免过度腐蚀对试样造成损害。同时，腐蚀剂的用量和分布也要适中，以确保腐蚀的均匀性和有效性。

4. 显微镜观察技巧：使用金相显微镜进行观察时，需要确保显微镜的各项配置正确无误。在调节物镜与试样的距离时，需要缓慢而谨慎地进行，以获得清晰的影像。通过载物台调节旋钮，我们可以观察试样的不同区域和组织形貌。若需要更细致的观察，还可以转换放大倍数至500倍进行观察。

通过以上对策的探讨，我们可以更好地应对工业纯铁试样制备中的常见问题，确保制备的顺利进行和高质量的完成。

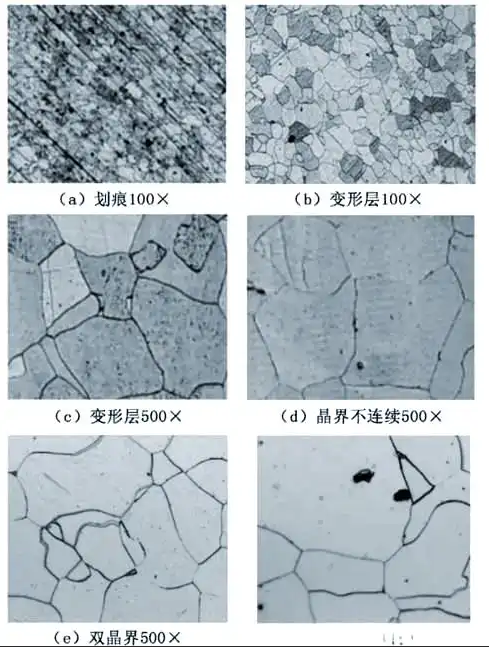

1. 试样中划痕较多，这主要是因为精磨过程中过于急躁，每张砂纸的研磨时间不足，未能完全去除上一张砂纸留下的痕迹。为解决此问题，需确保在每张砂纸上都充分研磨，追求更高的精度。

2. 试样中存在明显的变形层，这通常是由于粗砂纸研磨不足所致，金相练习样切割等过程中产生的变形层未被完全去除。建议采用以下步骤进行改进：在粗砂纸上沿一致方向划痕后，转90度轻磨，使划痕方向重新一致，然后再换用下一道砂纸。

3. 试样中的晶界显示不连续，这可能是由于腐蚀时间过短或腐蚀液（如硝酸酒精溶液）浓度低于4%造成的。为解决此问题，建议延长腐蚀时间或增加腐蚀液的浓度。

4. 试样中的晶界呈现双重性，这可能是由于腐蚀液浓度过高或腐蚀时间过长所导致。为避免此情况，建议通过训练来掌握精确的腐蚀时间控制。

5. 试样中出现水渍，这可以通过在抛光完成后用清水冲洗试样，随后迅速滴加无水乙醇来解决。需注意，观察面应与地面保持垂直或倾斜状态；接着用滤纸轻轻滑过观察面以吸收大部分酒精，最后用吹风机侧吹观察面以去除剩余水分。

       在工业纯铁金相试样的制备过程中，由于铁素体组织的强度和硬度均较低，其质地较为柔软。因此，在手工制样的磨制阶段，我们必须精心控制磨制力度，以避免因力度不当而导致的组织变形层和划痕等缺陷。同样，在抛光过程中，也需要留意抛光时的按压力度和时间，以确保不会引入抛光划痕或麻点等影响金相组织观察的问题。
