2026-04-15
当试样尺寸过小、形状特殊（如金属碎片、丝材、薄片、细管、钢皮等）不易握持，或要保护试样边缘（如表面处理的检验、表面缺陷的检验等）则要对试样进行夹持或镶嵌。 镶嵌可分为冷镶嵌和热镶嵌。冷镶嵌指在室温下使镶嵌料固化，一般适用于不宜受压的 软材料及组织结构对温度变化敏感或溶点较低的材料。热镶法是把试样和镶嵌料一起放入钢 模内加热加压，冷却后脱模。后者的使用较为广泛。

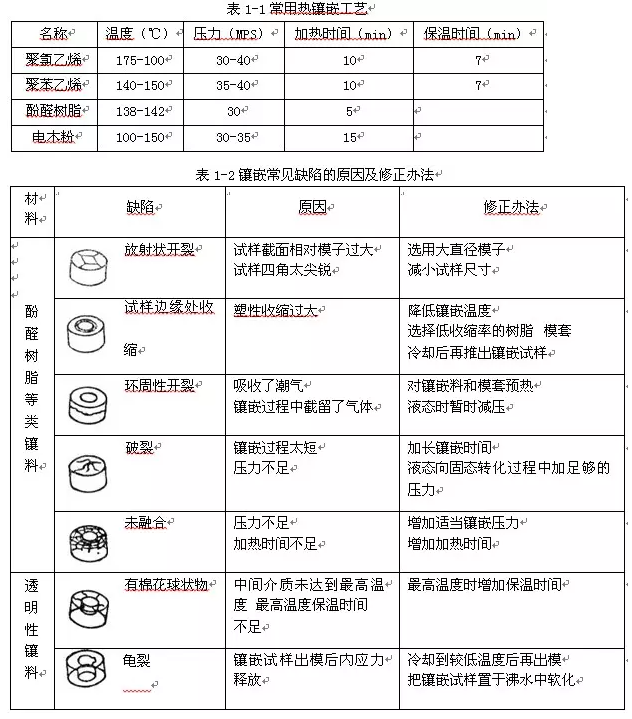

嵌料常用的有酚-甲醛树脂、酚-糠醛树脂、聚氯乙烯、聚苯乙烯前两种主要为呈热凝性 的材料，后两种为热塑性材料，并呈透明和半透明性。在酚-甲醛树脂内加入木粉，即常用 的所谓“电木粉”，它可以染成不同颜色。常用热镶嵌工艺见表 1-1，热镶嵌中会碰到一些 缺陷，这些缺陷的成因、补救办法见表 1-2。
沪公网安备31011802005507号
TOP
400 099 7576
新闻
服务
资料库
400 099 7576
400-099-7576
021-34686739
021-34320902
13472638080 徐经理
中国 上海青浦 崧秋路299号3楼
