制样中的要点：

1、切割

     铝及铝合金硬度较低，易产生变形，切割时应减小切割片的切割速率和进给速率。一般推荐碳化硅切割片进行切割。

                                                   碳化硅树脂切割片

2、镶嵌

     铝及铝合金大多数情况下，用通用的酚醛热镶嵌树脂镶嵌足够。

     对于不耐压的铝制薄板、箔和电解抛光试样最好是用缓慢固化的环氧型冷镶树脂。

     如需电解抛光，样品应该从镶嵌树脂后面显露出，做为电解抛光时的触点。

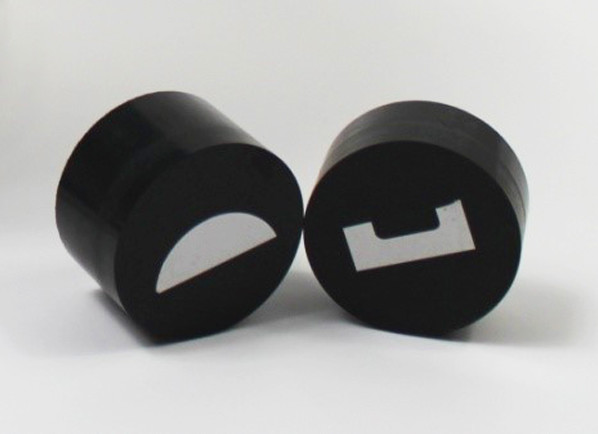

                                                                                                                       通用热镶嵌树脂

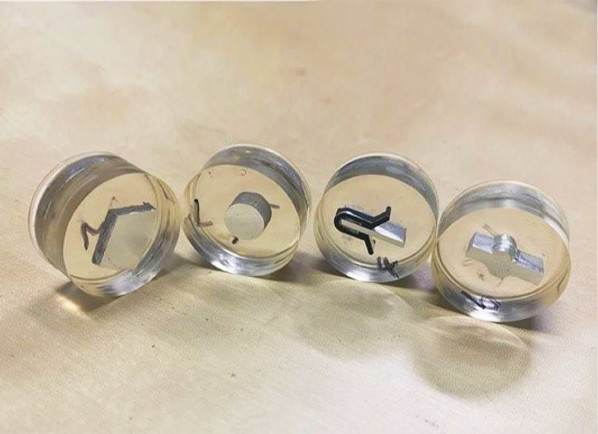

                                                                                                           MC003免真空清透冷镶嵌套装

3、磨抛

•  ●  纯铝非常软，容易发生机械变形和划伤；研磨和抛光时，磨粒很容易嵌入材料表面。从粗磨开始，应尽量避免粗颗粒，建议从较细的碳化硅砂纸进行粗磨，比如400#/600#进行研磨。对于较大的铝合金铸件可以从320#砂纸进行研磨。研磨时压力要尽可能小。
•  ●  铝和铝合金的抛光必须用金刚石抛光液进行深划痕的去除。
•  ●  如果不清楚样品的水溶性，则使用醇基金刚石悬浮液和酒精基的润滑剂进行抛光。
•  ●  磨料不宜太稀或过多，容易在试样表面形成一层灰色的氧化膜。
•  ●  如果在抛光过程中发现金刚石颗粒压入表面，则可延长二氧化硅精抛光的时间。
•  ●  电解抛光只适合纯铝或变形铝合金，不适合铸造铝合金，因为铸造铝合金会有很多不同的相。

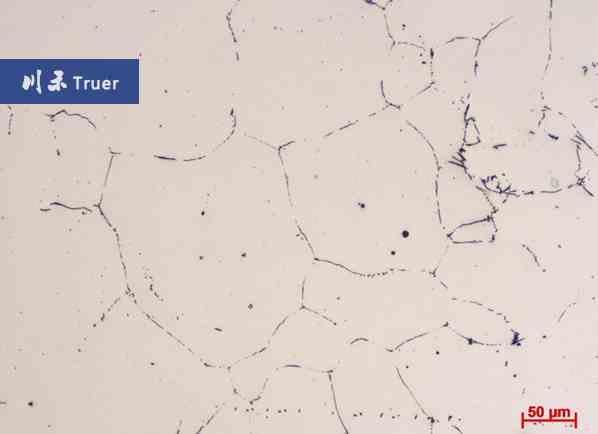

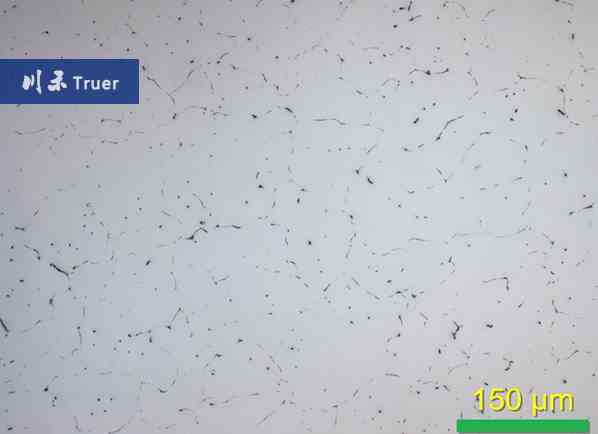

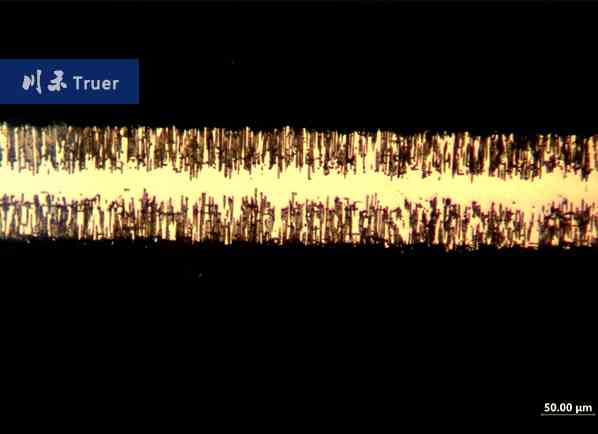

以上推荐参数取自：自动磨抛机Smoothneer-6 上Ф250 mm 工作盘的Ф30 mm 的铝合金样品的制备方法。
